W zakładzie produkcyjnym sieć nie jest jedynie zapleczem IT. Jest częścią procesu — odpowiada za komunikację między urządzeniami, przesyłanie danych i ciągłość pracy instalacji. Dlatego różnica między Ethernetem biurowym a przemysłowym nie sprowadza się do rodzaju kabla, złącza czy obudowy urządzenia, nawet jeśli oba rozwiązania opierają się na standardzie IEEE 802.3.

Znaczenie mają przede wszystkim wymagania środowiska: przewidywalny czas transmisji, odporność na zakłócenia, dostępność sieci i niezawodna praca w warunkach, w których zwykły sprzęt biurowy może się nie sprawdzić. W takich zastosowaniach Ethernet przemysłowy i właściwie dobrany przełącznik przemysłowy stają się elementami wpływającymi bezpośrednio na stabilność procesu.

Warto więc wiedzieć, gdzie kończą się podobieństwa między siecią biurową i przemysłową — od determinizmu komunikacji i topologii, przez okablowanie i odporność środowiskową, aż po dobór urządzeń do konkretnej aplikacji.

Ethernet biurowy vs przemysłowy – ta sama podstawa, inne wymagania

Na poziomie standardu oba rozwiązania mówią tym samym językiem, ale ich rola jest zupełnie inna. Ethernet biurowy obsługuje komputery, drukarki, telefony IP czy kamery w środowisku o przewidywalnych warunkach pracy. Ethernet przemysłowy działa obok falowników, robotów, sterowników PLC i napędów, gdzie sieć musi wytrzymać wstrząsy, zakłócenia EMC i ciągłą pracę przez lata.

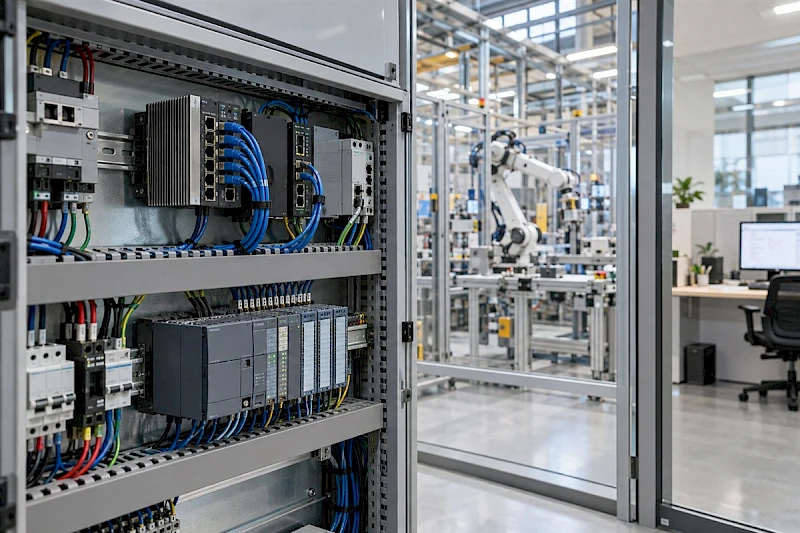

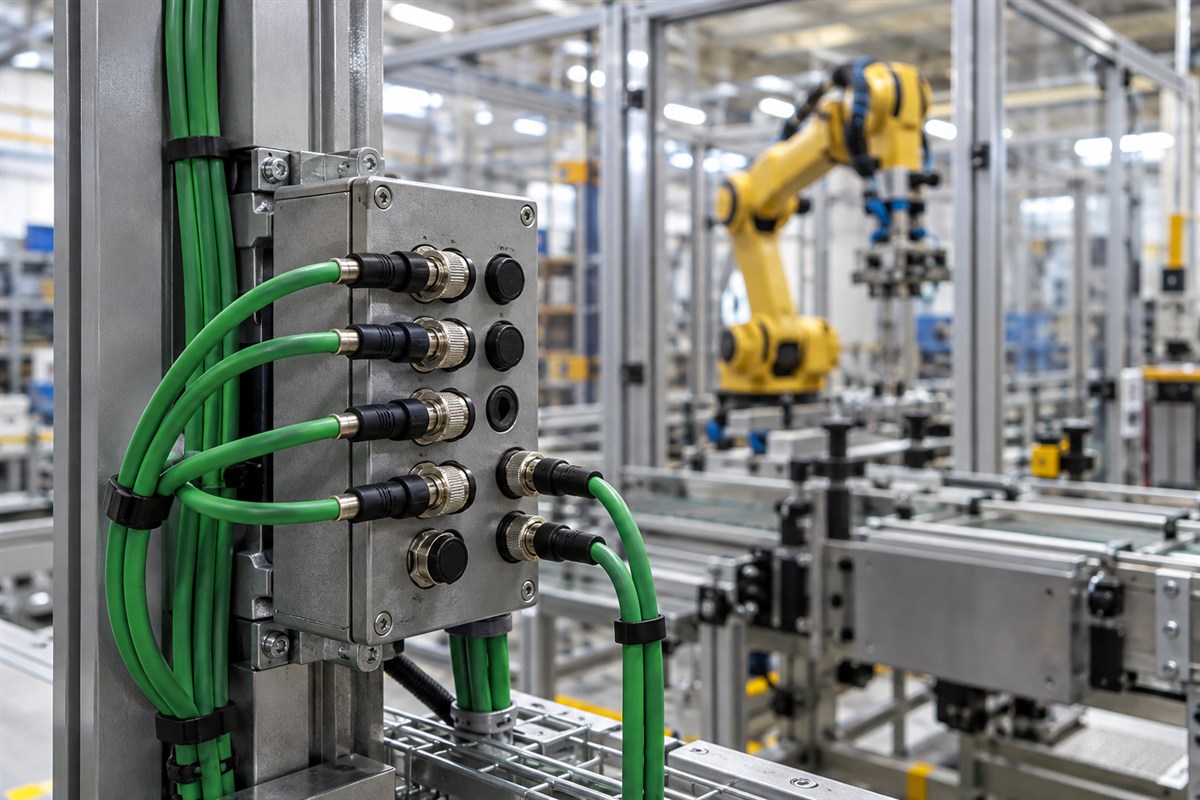

W praktyce oznacza to inne podejście do okablowania i złączy. W biurze dominuje RJ45 i klasyczne przewody Cat6. Na produkcji częściej stosuje się złącze M12, zwłaszcza w wykonaniach odpornych na wilgoć i mycie pod ciśnieniem, nawet w klasie IP69K. Tak samo różni się sama konstrukcja urządzeń: switche przemysłowe mają metalowe obudowy, lepsze zabezpieczenie przed drganiami i montaż na szynę DIN, a nie w szafie serwerowej jako standardowy sprzęt IT.

Determinizm i protokoły czasu rzeczywistego

Determinizm w sieci to przewidywalność czasu dostarczenia danych. W automatyce ma to ogromne znaczenie, bo sterownik nie może „czasem” dostać sygnału z czujnika, a czasem nie. Sam TCP/IP nie daje takiej gwarancji, ponieważ ramki konkurują o pasmo, pojawiają się opóźnienia i jitter, czyli zmienność czasu przesyłu. W biurze to zwykle nie przeszkadza. W produkcji może już wpływać na synchronizację osi, pracę robotów albo sterowanie ruchem w czasie rzeczywistym.

Dlatego w środowisku przemysłowym stosuje się protokoły i mechanizmy projektowane pod ten problem. EtherCAT, EtherNet/IP, PROFINET, POWERLINK i Modbus TCP wspierają komunikację w automatyce, a ich użyteczność zależy od tego, jak bardzo krytyczny jest czas reakcji. EtherCAT i PROFINET często wybiera się tam, gdzie trzeba szybko i precyzyjnie wymieniać dane z napędami. EtherNet/IP sprawdza się w wielu systemach sterowania, a POWERLINK i Modbus TCP pozostają ważnymi opcjami w różnych architekturach maszyn.

Nie chodzi jednak wyłącznie o sam protokół. Wiele zależy też od mechanizmów sieciowych. QoS pozwala nadać priorytet ważniejszym ramkom, IGMP Snooping ogranicza zbędny ruch multicast, a TSN Ethernet rozwija standardową sieć Ethernet w kierunku bardziej deterministycznej komunikacji. W praktyce takie rozwiązania mają znaczenie wtedy, gdy kilka maszyn musi działać synchronicznie, a sterowanie nie może tolerować losowych opóźnień. Im bardziej proces zależy od dokładnego czasu, tym ważniejsza staje się sieć zaprojektowana z myślą o czasie rzeczywistym.

Switch przemysłowy w praktyce produkcyjnej

Switch przemysłowy staje się konieczny wszędzie tam, gdzie sieć ma wspierać ciągłość procesu, a nie tylko łączność między urządzeniami. Dotyczy to linii montażowych, systemów transportowych, stanowisk pakowania, maszyn z wieloma osiami ruchu, a także obszarów, gdzie awaria jednego elementu nie może zatrzymać całej instalacji.

Kluczową rolę odgrywa tutaj redundancja. W topologii pierścienia, także w wariancie ringu światłowodowego, awaria jednego łącza nie musi oznaczać przerwy w pracy. Mechanizmy zgodne z ITU-T G.8032 umożliwiają szybką rekonfigurację, często poniżej 20 ms, co znacząco ogranicza wpływ uszkodzenia na proces. W praktyce oznacza to większą odporność na przerwanie kabla, odłączenie urządzenia albo problem na jednym odcinku sieci.

W wielu aplikacjach ważne jest też zasilanie urządzeń końcowych. Switch przemysłowy PoE pozwala zasilać kamery, punkty dostępowe, terminale operatorskie czy czujniki bez dodatkowych zasilaczy. Wersje z PoE++ dają jeszcze większy zapas mocy, co ma znaczenie przy bardziej wymagających odbiornikach. Z kolei switch przemysłowy 8-portowy bywa dobrym wyborem dla mniejszych segmentów linii, gdzie trzeba połączyć kilka urządzeń w kompaktowej szafie lub przy pojedynczym stanowisku.

W praktyce liczy się też zarządzanie i bezpieczeństwo. Obsługa SNMPv3 ułatwia monitoring, a funkcje takie jak 802.1x, RADIUS, TACACS+, HTTPS i SSH pomagają kontrolować dostęp oraz administrować infrastrukturą zgodnie z polityką zakładu. Tam, gdzie sieć wspiera krytyczne procesy, to nie jest detal, tylko realna warstwa ochrony.

Dobrym przykładem takiego podejścia jest rodzina Hyperion. Wariant Hyperion 402 oferuje parametry ważne dla automatyzacji i środowisk przemysłowych, w tym odporność temperaturową, wsparcie dla redundancji oraz funkcje zarządzania i bezpieczeństwa. W niektórych zastosowaniach, na przykład w energetyce i podstacjach, znaczenie mają także wymagania zgodności z IEC 61850-3 i IEEE 1613, a po stronie funkcji sieciowych przydatne bywają VLAN 802.1Q/QinQ, QoS czy PoE++ do 90 W na port. W bardziej zaawansowanych scenariuszach dochodzą też mechanizmy takie jak MACsec oraz PRP/HSR, gdy priorytetem jest minimalizacja strat i maksymalna ciągłość transmisji.

Właśnie dlatego dobór urządzenia nie powinien opierać się wyłącznie na liczbie portów. Liczy się odporność, zarządzanie, bezpieczeństwo, możliwość budowy redundancji i dopasowanie do architektury zakładu. W wielu przypadkach to właśnie dobrze dobrany przełącznik decyduje o tym, czy sieć jest wsparciem procesu, czy źródłem ryzyka.

Kiedy wybrać Ethernet biurowy, a kiedy przemysłowy?

Wybór warto zacząć od kilku pytań. Czy urządzenia pracują w osłoniętej szafie, czy przy samej maszynie? Czy transmisja może mieć opóźnienia, czy wymaga stałego czasu reakcji? Jak duże są zakłócenia EMC? Czy potrzebna jest redundancja? Czy końcówki trzeba zasilać przez sieć? I wreszcie: jak łatwy ma być serwis oraz wymiana elementów?

Jeśli instalacja jest prosta, zamknięta i pracuje w stabilnych warunkach, rozwiązania biurowe mogą wystarczyć. Jednak na linii produkcyjnej, w otoczeniu napędów, robotów i czujników, zwykle przewagę ma Ethernet przemysłowy oraz przełącznik przemysłowy dobrany do obciążenia, topologii i wymagań środowiskowych. To właśnie on daje większą odporność i lepszą kontrolę nad pracą sieci.
