W sieciach przemysłowych decyzja rzadko sprowadza się do samej ceny przewodu. Częściej chodzi o to, czy łącze ma działać stabilnie w trudnym środowisku, na większym dystansie i bez podatności na zakłócenia. Dlatego w pewnym momencie skrętka miedziana przestaje wystarczać, a na scenę wchodzi mediakonwerter i sieć światłowodowa. To właśnie one pozwalają rozwiązać problem odcinka, który jest zbyt długi, zbyt narażony na EMI/EMC albo zbyt ważny, by ryzykować spadek niezawodności.
Skrętka vs światłowód w sieci przemysłowej – kiedy przejść na światłowód
Skrętka ma swoje mocne strony i w wielu instalacjach nadal jest najlepszym wyborem. Jest tania, łatwa w montażu, współpracuje z PoE i bez problemu obsługuje standardowe połączenia w obrębie jednej szafy, hali albo linii technologicznej. Jej naturalne ograniczenie jest jednak dobrze znane: praktyczny zasięg transmisji to zwykle do 100 m. Jeśli odcinek jest dłuższy, zaczynają się komplikacje, które mogą wpływać na jakość i stabilność połączenia.
Właśnie wtedy światłowód staje się realną alternatywą. Jego największą przewagą jest odporność na zakłócenia EMI/RFI, czyli na to wszystko, co w zakładach przemysłowych pojawia się obok kabli: falowniki, silniki, spawarki, rozdzielnice czy urządzenia dużej mocy. Światło nie reaguje na pole elektromagnetyczne tak jak miedź, dlatego transmisja pozostaje czystsza i bardziej przewidywalna. Dodatkową korzyścią jest mniejsza podatność na warunki środowiskowe — sygnał nie zmienia się tak wyraźnie pod wpływem temperatury, co ma znaczenie tam, gdzie instalacja pracuje w pobliżu źródeł ciepła, na zewnątrz albo w zmiennym otoczeniu.
Warto też patrzeć na niezawodność w szerszym kontekście. Jeśli połączenie jest krytyczne dla ciągłości procesu, każda dodatkowa odporność ma znaczenie. Światłowód daje większy zapas bezpieczeństwa i pozwala łatwiej budować most światłowodowy między oddalonymi punktami instalacji. Z drugiej strony nie zawsze trzeba od razu rezygnować z miedzi. W wielu miejscach przejście ze światłowodu na skrętkę jest po prostu praktyczne — zwłaszcza tam, gdzie urządzenie końcowe wymaga RJ45, zasilania PoE albo pracy na krótkim odcinku. Dlatego wybór medium powinien wynikać z warunków, a nie z przyzwyczajenia. Gdy pojawia się potrzeba połączenia obu światów, naturalnym elementem staje się mediakonwerter.
Mediakonwerter – jak działa i jakie typy wybierać

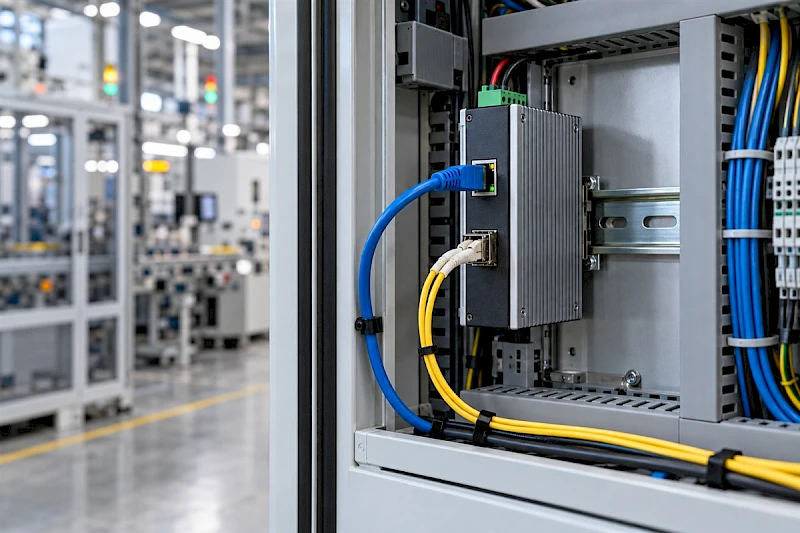

Mediakonwerter to urządzenie, które konwertuje sygnał Ethernet z RJ45 na transmisję światłowodową i odwrotnie. W praktyce oznacza to, że można połączyć urządzenia miedziane z infrastrukturą optyczną bez wymiany całej architektury sieci. To szczególnie ważne wtedy, gdy w obiekcie działa już sprawdzona infrastruktura, a modernizacja ma być stopniowa i kontrolowana. W takiej sytuacji konwerter światłowodowy bywa rozsądniejszym wyborem niż kosztowna wymiana switcha na model z portem SFP.
Najczęściej spotykane rozwiązania obsługują standardowe przejścia między 10/100/1000Base-TX a 100Base-FX lub 1000Base-SX/LX. Dlatego media konwerter światłowodowy może pracować jako prosty pomost między miedzią a optyką, bez zmiany logiki sieci. Jeśli po jednej stronie masz urządzenie z portem RJ45, a po drugiej segment oparty o włókno, media konwerter światłowód pozwala to spiąć w jednej instalacji. Właśnie dlatego tak często pojawiają się określenia: konwerter światłowodowy ethernet, konwerter światłowód ethernet czy konwerter światłowodowy rj45 — wszystkie odnoszą się do tego samego zadania, czyli do przejścia między standardem miedzianym i optycznym.
Ważny jest też wybór rodzaju włókna. Światłowód wielomodowy stosuje się zwykle na krótszych odcinkach, orientacyjnie do około 2 km, najczęściej przy długości fali 850 nm. To dobry wariant w obrębie obiektu, gdzie liczy się prostota i umiarkowany dystans. Z kolei światłowód jednomodowy pozwala na znacznie większe odległości — w praktyce od około 2 do 100 km, zależnie od zastosowanego rozwiązania i budżetu optycznego. Taki wariant sprawdza się między budynkami, w rozproszonych instalacjach albo tam, gdzie potrzebny jest większy zapas trasowy.
Osobną grupę stanowią rozwiązania WDM, czyli jednowłóknowe. Pozwalają prowadzić pełny dupleks jednym włóknem, co bywa bardzo użyteczne tam, gdzie instalacja jest ograniczona przestrzennie albo gdzie koszt i dostępność włókien mają znaczenie. Przykłady takich zastosowań to turbinowe układy wirujące czy pierścienie ślizgowe, ale także inne miejsca, w których liczy się oszczędność zasobów i prostsze prowadzenie trasy. W praktyce mediakonwerter, media konwerter światłowodowy i podobne określenia opisują więc nie jeden produkt, lecz całą rodzinę urządzeń dopasowanych do różnych scenariuszy migracji z miedzi na optykę.
Z punktu widzenia instalatora znaczenie mają też złącza. W zależności od wersji spotkasz SC, LC lub ST, a dobór powinien wynikać z istniejącej infrastruktury i kompatybilności z pozostałymi elementami toru. To właśnie dlatego warto traktować mediakonwerter jako element planowania, a nie tylko jako „przejściówkę” do jednego problemu.
Kryteria doboru konwertera przemysłowego
Dobór urządzenia do przemysłu zaczyna się od środowiska pracy. Jeśli instalacja pracuje w chłodni, przy piecu, w hali o dużych wahaniach temperatury albo w trudnym otoczeniu z pyłem i drganiami, zwykły sprzęt biurowy może nie wystarczyć.
Kolejny krok to sposób montażu. W zakładach najwygodniejsza jest szyna DIN, bo upraszcza organizację przestrzeni i serwis. Do tego dochodzi zasilanie — często spotyka się zakresy 12–58 VDC, choć w praktyce ważne jest przede wszystkim dopasowanie do istniejącej infrastruktury obiektu. Tam, gdzie urządzenie ma zasilać także odbiornik końcowy, istotne staje się PoE, ale tylko wtedy, gdy naprawdę jest potrzebne w danym punkcie sieci.
Nie wolno pomijać odporności elektrycznej. ESD i zabezpieczenia przeciwprzepięciowe mają znaczenie szczególnie wtedy, gdy kable biegną obok maszyn, napędów i urządzeń o dużej dynamice pracy. W dobrze dobranym mediakonwerterze przemysłowym ważne są również funkcje poprawiające diagnostykę i ciągłość działania. Link Fault Pass-through pozwala szybciej wykryć problem po jednej stronie łącza i przekazać informację dalej, co ułatwia lokalizację awarii. Z kolei store-and-forward pomaga w stabilnym przekazywaniu ramek i porządkuje ruch sieciowy.
Na końcu zostają parametry transmisji. Trzeba sprawdzić, czy urządzenie wspiera Fast Ethernet, Gigabit Ethernet albo oba tryby, oraz czy jest zgodne z wymaganiami całego segmentu. Dobrą praktyką jest też dopasowanie typu włókna i budżetu odległościowego do realnej trasy, a nie tylko do teoretycznej specyfikacji. W przemyśle liczy się nie sam katalogowy opis, lecz to, czy urządzenie rzeczywiście wpisze się w warunki pracy linii.
Mediakonwerter BitStream w sieciach przemysłowych
W zastosowaniach przemysłowych ważna jest nie tylko funkcja konwersji, ale też gotowość do pracy w realnym środowisku produkcyjnym. Właśnie dlatego mediakonwerter BitStream jest interesującą opcją przy projektach modernizacyjnych i przy cyfryzacji linii produkcyjnych. Model Eris 100 T-PoEobsługuje 10/100 Mbit/s Ethernet, posiada standard IEEE 802.3bt (PoE++) i pracuje w rozszerzonym zakresie temperatur od -40 do +75 °C i jest zasilany w zakresie 6–60 V DC, co ułatwia dopasowanie do różnych warunków instalacyjnych. Dla rozwiązań przemysłowych o parametrach 10/100/1000 Mbit/s BitStream oferuje Mediakonwerter SE-39.
Takie rozwiązania sprawdzają się tam, gdzie potrzebny jest most światłowodowy między odcinkami oddalonymi od siebie, a jednocześnie nie ma potrzeby przebudowy całej szafy czy wymiany wszystkich urządzeń brzegowych. Konwertery przemysłowe BitStream wspierają transmisję na duże odległości, a w połączeniu z odpowiednio zaprojektowaną siecią światłowodową pomagają utrzymać stabilność tam, gdzie miedź byłaby bardziej narażona na zakłócenia. W przypadku segmentów opartych o światłowód jednomodowy daje to szczególnie duży zapas przy łączeniu odległych punktów zakładu.
W praktyce ważna jest także integracja z istniejącą infrastrukturą. Jeśli w obiekcie pracują switche Hyperion z portami SFP, mediakonwerter można włączyć jako etap przejściowy i stopniowo migrować z miedzi na światłowód bez rozbierania całej sieci. To wygodne podejście, gdy trzeba zachować ciągłość produkcji i rozkładać modernizację na etapy. W takim scenariuszu konwerter światłowodowy staje się nie dodatkiem, ale realnym narzędziem porządkującym przejście do bardziej odpornej infrastruktury.
Dla działów utrzymania ruchu ważna jest też przewidywalność. Gdy segmenty są połączone optycznie, łatwiej ograniczyć wpływ zakłóceń, poprawić separację galwaniczną i uporządkować trasę przesyłu danych. W efekcie konwerter światłowodowy nie jest tylko adapterem, lecz elementem, który wspiera stabilność całej architektury przemysłowej.
Jeśli skrętka ma być krótka, tania i zasilać urządzenie przez PoE, może pozostać najlepszym wyborem. Jeśli jednak rośnie dystans, pojawiają się zakłócenia, trudne warunki środowiskowe albo potrzeba wyższej niezawodności, światłowód z mediakonwerterem zaczyna mieć przewagę. Przed wdrożeniem warto sprawdzić odległość, temperaturę pracy, zasilanie, odporność na EMI/EMC i wymagania transmisyjne. Dopiero wtedy można bezpiecznie dobrać rozwiązanie do rzeczywistych warunków instalacji i zaplanować modernizację bez zbędnego ryzyka.
