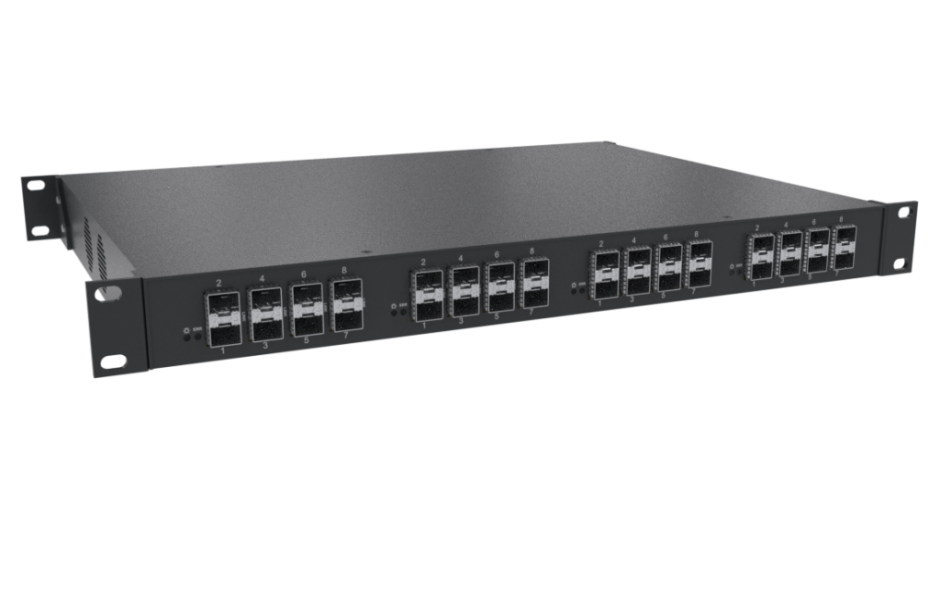

Przemysłowy zarządzalny przełącznik L2+ z 4x 10/2.5/1G oraz 8/16/24/32 porty 10M/100M/1G RJ45 PoE÷ High PoE lub sloty SFP 100/1000M.
Przemysłowy zarządzalny przełącznik L2+ z 4x 10/2.5/1G oraz 8/16/24/32 porty 10M/100M/1G RJ45 PoE÷ High PoE lub sloty SFP 100/1000M.
| IEEE 802.3 10Base-T Ethernet |
| IEEE 802.3u 100Base-TX Fast Ethernet |
| IEEE 802.3u 100Base-FX Fast Ethernet Fiber |
| IEEE 802.3ab 1000Base-T |
| IEEE 802.3z Gigabit Fiber |
| IEEE 802.3x Flow Control and Back-pressure |
| IEEE 802.1AB Link Layer Discovery Protocol (LLDP) |
| IEEE 802.1p Class of Service (CoS) |
| IEEE 802.1Q VLAN |
| IEEE 802.1ad QinQ |
| IEEE 802.1D- Spanning Tree Protocol (STP) |
| IEEE 802.1D-2004 Rapid Spanning Tree Protocol (RSTP) |
| IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) |
| IEEE 802.3ad Link Aggregation Protocol (LACP) |
| IEEE 802.1x Port Based Network Access Protocol |
| IEEE 802.3az EEE |
| IEEE 802.3af/at typ 1/2 i PoE+ do 30W na port, maksymalnie na wszystkich portach 500W |
| IEEE 802.3bt High PoE do 90W na port, maksymalnie na wszystkich portach 500W |
| ITU K.44 – wbudowane zabezpieczenie przepięciowe secondary na RJ-45 dla toru transmisyjnego, 4kV, 10/700us zgodne z wymaganiami: Resistibility tests for telecommunication equipment exposed to overvoltages and overcurrents – Basic Recommendation |
| IPv4, IPv6, ARP, ICMP, TCP, UDP, DNS |
| IGMP v1,v2,v3, MLD v1, v2, GMRP, GVRP, |
| SNMP v1/v2c/v3 |
| DHCP klient/serwer, |
| NTP klient/serwer, SNTP, |
| IEEE1588 PTP v2 (dostępne wyłącznie w wersji 402.2) |
| Synchroniczny Ethernet (dostępny wyłącznie w wersji 402.2) |
| HTTP, HTTPS, Telnet, SSH v2, Syslog |
| EtherNet/IP, SNMP Inform, RMON, LLDP, LLDP-MED |
| MIB-II, Ethernet-Like MIB |
| IEEE 802.1x Port Based Network Access Protocol, EAP, TACACS+, RADIUS, NAS |
| PN-EN 55035:2017-09 |
| PN-EN 55032:2015-09 |
| PN-EN IEC 62368-1:2020-11 |
| PN-EN 60825-1:2014-11 |
| EMC 2014/30/UE |
| LVD 2014/35/UE |
| IEC 61000-4-2 |
| IEC 61000-4-3 |
| IEC 61000-4-4 |
| IEC 61000-4-5 |
| IEC 61000-4-6 |
| IEC 61000-4-8 |
| IEC 61000-4-11 |
| IEC 61000-4-12 |
| IEC 61000-4-29 |
| Złącza Ethernet: 4 x 1G/2.5G/10Gbps SFP+, 8/16/24/32 x portów 10/100/1000 Mbps RJ45 lub slotów SFP 100M/1000M (Prędkość 100Mb/s na Interfejsie optycznym współpracuje wyłącznie z optycznymi wkładkami SFP) oraz 4 x slotów 1G/2.5G/10Gbps SFP/SFP++ |
| Nieblokowana matryca: 160Gbps |
| Forwarding: 108-84 Mpps w zależności od ilości portów |
| QoS: Wsparcie 8 fizycznych kolejek, algorytm Weighted Round Robin oraz kolejkowanie Strict Priority. Ustawienia priorytetów na podstawie: priorytetów PCP 802.1p, DSCP/ToS, ustawienia priorytetów na portach, możliwości konfiguracji priorytetów na podstawie numerów portów TCP/UDP |
| VLAN: 4094 wpisów VLAN, 802.1Q, 802.1QinQ, prywatne VLAN, translacja VLAN |
| Kontrola przepływności: Flow Control – kontroluje wysyłane i odbierane pakiety aby nie dopuścić do przepełnienia buforu czyli utraty danych |
| Storm protection: filtrowanie dla ruchu wchodzącego typu Broadcast, Multicast, Unknown DA lub wszystkich pakietów, filtrowanie ruchu wychodzącego dla pakietów wszystkich typów, limitowanie przepływności |
| Bezpieczeństwo: HTTP/HTTPS, SSL/SSH, IEEE 802.1x Port Based Network Access Protocol, EAP, TACACS+; RADIUS – funkcje uwierzytelnianie, autoryzacja i rozliczanie – AAA |
| IGMP snooping: V1/V2/V3, IGMP Filtering/ Throttling, IGMP query, IGMP proxy reporting, MLD snooping V1/V2 |
| Syslog – współpraca z serwerem syslog, |
| Port Mirroring: Monitorowanie ruchu na wybranych portach |
| IEEE 802.3az: Energy Efficient Ethernet, zmniejszenie pobieranej energii, 4 tryby |
| Port Trunk: IEEE 802.3ad LACP lub agregacja statyczna |
| RMON, MIB II, Port mirroring, DNS, IEEE802.1ab LLDP, LLDP-MED |
| Tablica adresów MAC: do 32k wpisów |
| Opcjonalnie L3 – static routing |
Redundancja sieciowa
|
| Test reflektometryczny w module UTP: Każdy port RJ45 może przeprowadzić test reflektometryczny wszystkich par dla kabla skrętki, czyli diagnostyka zwarć lub przerw w parach oraz długość całkowitą kabla do następnego urządzenia aktywnego |
| ITU K.44 – wbudowane w modułach TRX.1 na portach RJ-45 dla toru transmisyjnego zabezpieczenie przepięciowe secondary, 4kV, 10/700us zgodne z wymaganiami: Resistibility tests for telecommunication equipment exposed to overvoltages and overcurrents – Basic Recommendation |
| Urządzenie jest wyposażone w generator pokładowy TCXO |
| Protokół NTP w trybie serwer/klient oraz SNTP |
IEEE 1588-2008 v2 PTP – w wersji 402.2 dostępne są sprzętowo wspierane następujące profile precyzyjnej synchronizacji czasu opartej na standardzie IEEE1588 v.2 (PTPv.2): domyślny 1588, G.8265.1 oraz G.8275.1 w następujących trybach:
|
| Opcjonalnie synchronizacja z profilami Power Profile IEEEC37.238-2011, IEEEC37.238-2017 oraz Power Utility Profile IEC/IEEE 61850-9-3, |
| W wersji 402.2 w ramach licencji wsparcie Synchronicznego Ethernet, G.8261 na portach optycznych |
| Czas: 451000 godz. |
| Standard: Telecordia , SR-332 |
| SNMP v1/2c/3, SSH |
| Protokół HTTP/HTTPS – zarządzanie poprzez przeglądarkę WWW |
| SSH v2, TELNET |
| Lokalna konsola CLI (RS-232) – złącze RJ45 |
| „Privilege level” – konfiguracja poziomu uprawnień – odczyt/zapis, konfigurowane niezależnie dla wielu użytkowników |
| Zasilanie DC 36-60V, 80-360V |
| Zasilanie AC 75-240V |
| Opcjonalnie dwa wejścia zasilające – redundantne, zasilanie AC+AC lub tylko DC+DC |
| Redundancja zasilania wspierana funkcją Load Balance |
| Zasilacz 80-350V DC/75-240V AC nie obsługuje PoE |
| Złącza śrubowe dla zasilania AC i DC |
| Całkowity pobór mocy (bez portów PoE) – <50W |
| Zgodne z normami IEEE802.3af, IEEE802.3at, IEEE802.3bt |
| Moc dostępna na każdy port do 90W |
| Dla zasilania 55VDC maksymalna sumaryczna moc PoE wynosi 500W |
| Obudowa 19” 1U |
| Wymiary [440x325x43] mm |
| Metalowa obudowa IP-30 |
| Waga około 3,68kg |
| Temperatura pracy: -40 do +85°C przy przepływie powietrza minimum 0,4m/s |
| Temperatura pracy: -40 do +70°C przy przepływie powietrza minimum 0,0m/s |
| Czas pracy w maksymalnej temperaturze +85°C wynosi do 16 godzin |
| Standardowa wilgotność otoczenia podczas pracy: 0 do 95 % (bez kondensacji) |
| Typ lokalizacji: klasa C zgodnie z normą PN-EN 60870-2-2 – lokalizacje osłonięte |
| Stopień ochrony zgodny z IP-30 |
