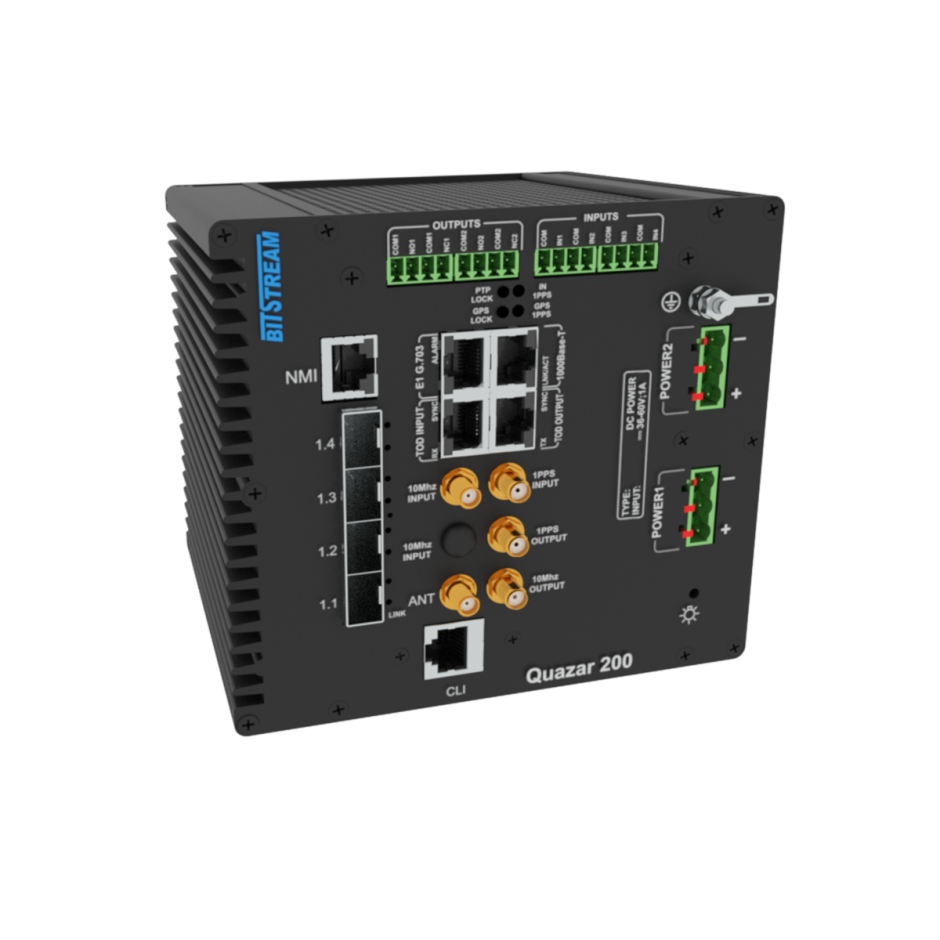

Przemysłowy serwer czasu z modułem GPS wyposażony w 4-portowy przełącznik 10 Gigabit Ethernet i opcjonalne interfejsy 8x 10M/100M/1G RJ45 lub 8x 100M/1G SFP.
Przemysłowy serwer czasu z modułem GPS wyposażony w 4-portowy przełącznik 10 Gigabit Ethernet i opcjonalne interfejsy 8x 10M/100M/1G RJ45 lub 8x 100M/1G SFP.
Zarządzany serwer czasu do synchronizacji sieci
| IEEE 802.3 10Base-T Ethernet |
| IEEE 802.3u 100Base-TX Fast Ethernet |
| Światłowód Fast Ethernet IEEE 802.3u 100Base-FX |
| IEEE 802.3ab 1000Base-T |
| Światłowód gigabitowy IEEE 802.3z |
| Kontrola przepływu IEEE 802.3x i przeciwciśnienie |
| IEEE 802.1AB Protokół wykrywania warstwy łącza (LLDP) |
| Klasa usług IEEE 802.1p (CoS) |
| IEEE 802.1Q VLAN |
| IEEE 802.1ad QinQ |
| IEEE 802.1D- Protokół drzewa rozpinającego (STP) |
| IEEE 802.1D-2004 Rapid Spanning Tree Protocol (RSTP). |
| IEEE 802.1s Protokół wielokrotnego drzewa rozpinającego (MSTP) |
| Protokół agregacji łączy IEEE 802.3ad (LACP) |
| Protokół dostępu do sieci oparty na portach IEEE 802.1x |
| IEEE 802.3az EEE |
| ITU K.44 - wbudowane wtórne zabezpieczenie przeciwprzepięciowe na RJ-45 dla toru transmisyjnego, zgodne z 4kV, 10/700us: Testy odporności dla urządzeń telekomunikacyjnych narażonych na przepięcia i przetężenia - Zalecenia podstawowe - tylko wersja da wyposażona w moduł 8x RJ45 (10M/100M/1G) |
| Opcjonalnie: Przedłużenie z profilem zasilania IEEEC37.238-2011, IEEEC37.238-2017, IEC61850-9-3 |
| Opcjonalnie: Synchroniczny Ethernet, G.8261: (Aspekty czasowe i synchronizacyjne w sieciach pakietowych) |
| IGMP v1, v2, v3, MLD v1, v2, GMRP, GVRP, |
| SNMP v1/v2c/v3, klient DHCP, |
| NTP, SMTP, RMON, |
| HTTP, HTTPS, Telnet, SSH v2, Syslog, |
| EtherNet/IP, SNMP Inform, LLDP, |
| IEEE1588 PTPv2, Ipv6, klient NTP, |
| MIB-II, Ethernet-Like MIB PROFINET Klasa zgodności A |
| EN 55032:2015-09 |
| EN 55024:2011 |
| EN 60825-1:2014-11 |
| EN IEC 62368-1:2020-11 |
| EMC 2014/30/UE |
| LVD 2014/35/UE |
| IEC 61000-4-2 |
| IEC 61000-4-3 |
| IEC 61000-4-4 |
| IEC 61000-4-5 |
| IEC 61000-4-6 |
| IEC 61000-4-8 |
| IEC 61000-4-11 |
| IEC 61000-4-12 |
| IEC 61000-4-29 |
| Urządzenie jest wyposażone we wbudowany generator TCXO |
| Protokół NTP w trybie serwera/klienta i SNTP |
| IEEE 1588-2008 v2 PTP - standardowa obsługa synchronizacji z G.8275.1 lub domyślnymi profilami telekomunikacyjnymi 1588 w trybach peer to peer, end to end oraz one step lub two step. |
| Błąd czasu dla trybu zegara głównego typowo 40ns |
| Błąd czasu dla trybu BC (Boundary clock) typowo < 200ns |
| Błąd czasu dla trybu BC (Boundary clock) z SyncE zazwyczaj <100ns |
| Niewolnik |
| Opcjonalna synchronizacja z profilami zasilania IEEEC37.238-2011, IEEEC37.238-2017 i profilem zasilania IEC/IEEE 61850-9-3. |
| Opcjonalnie, także Synchroniczny Ethernet, G.8261: (Aspekty synchronizacji w sieciach pakietowych) |
| Wejście/wyjście sygnału 1PPS (jeden impuls na sekundę) |
| Wejście/wyjście sygnału zegara 10 MHz |
| Wejście/wyjście ToD (Time-of-Day) - rekonfigurowalne wyjście do sygnału IRIG-B |
| 72-kanałowy odbiornik kompatybilny z systemami GPS, GLONASS, BeiDou, Galileo |
| Wejście antenowe ze złączem SMA i obsługą anten aktywnych |
| Czułość odbiornika GPS: -167dBm/-159dBm z opcją LNA. |
| Precyzja sygnału GNSS PPS: +/-40ns (bezchmurne niebo) |
| Może być wyposażony w stabilne generatory pokładowe o różnych parametrach: |
| Generator OCXO o stabilności w zakresie temperatur od -40 do +85°C wynoszącej +/-20 ppb i czasie podtrzymania ±1,5 µs przy stałej temperaturze przez 0,5 godziny. |
| Generator OCXO o stabilności w zakresie temperatur od -40 do +85°C wynoszącej +/-2 ppb i czasie podtrzymania ±1,5 µs w stałej temperaturze przez 8 godzin, w zakresie ±8 µs w stałej temperaturze przez 12 godzin, |
| Generator OCXO ze stabilnością od -40 do +85°C +/-0,2 ppb i czasem podtrzymania ±1,5 µs przez minimum 72 godziny. |
| Obsługuje protokół czasu precyzyjnego IEEE 1588 v2 |
| Obsługuje synchroniczny Ethernet G.8261 (SyncE) |
| Złącza Ethernet: |
| 4 x 1G/2.5G/10Gbps SFP+ opcjonalnie 8 portów RJ45 10/100/1000Mbps lub 8 slotów SFP 100M/1000M (prędkość 100Mb/s w interfejsie optycznym działa tylko z optycznym SFP) |
| Nieblokująca matryca przełączająca: 160 Gb/s |
| QoS: Obsługa 8 fizycznych kolejek, algorytm Weighted Round Robin i kolejkowanie Strict Priority. Ustawienia priorytetów oparte na: priorytetach 802.1p PCP, DSCP/ToS, ustawieniach priorytetów opartych na portach, możliwościach konfiguracji priorytetów opartych na numerach portów TCP/UDP. |
| VLANS: 4094 wpisy VLAN, 802.1Q, 802.1QinQ, prywatne sieci VLAN, translacja VLAN. |
| Kontrola przepływu: Kontrola przepływu - kontroluje wysyłane i odbierane pakiety, aby zapobiec przepełnieniu bufora, tj. utracie danych. |
| Ochrona przed burzami: filtrowanie ruchu przychodzącego Broadcast, Multicast, Unknown DA lub wszystkich pakietów, filtrowanie ruchu wychodzącego dla pakietów wszystkich typów, ograniczanie przepustowości |
| IGMP snooping: V1/V2/V3, IGMP Filtering/ Throttling, IGMP query, IGMP proxy reporting, MLD snooping V1/V2 |
| Syslog - współpraca z serwerem syslog, |
| Port Mirroring: Monitorowanie ruchu na wybranych portach |
| IEEE 802.3az: Energooszczędny Ethernet, zmniejszone zużycie energii, 4 tryby |
| Bezpieczeństwo: HTTP/HTTPS, SSL/SSH, monitorowanie zmian parametrów łącza optycznego pod kątem naruszeń, IEEE 802.1x Port Based Network Access Protocol, EAP, TACACS+; funkcje uwierzytelniania, autoryzacji i księgowania RADIUS - AAA |
| Port Trunk: IEEE 802.3ad LACP lub agregacja statyczna |
| RMON, MIB II, mirroring portów, DNS, NTP, IEEE802.1ab LLDP, LLDP-MED |
| Tabela adresów MAC: do 32 tys. wpisów |
| Opcjonalny L3 - routing statyczny |
| Nadmiarowość sieci |
| ITU-T G.8032 Ethernet Ring (ERPS) |
| IEEE 802.1d - Drzewo rozpinające (STP) |
| IEEE 802.1w - protokół Rapid Spanning Tree Protocol (RSTP) |
| IEEE 802.1s - Protokół wielokrotnego drzewa rozpinającego (MSTP) |
| Liczba wejść - 4 |
| Typ wejścia - cyfrowe, bezpotencjałowe |
| Złącze: przykręcane |
| Liczba wyjść - 2 |
| Typ wyjść - przekaźnik NO/NC |
| Maksymalny prąd przełączania - 0,5 A 60 VDC z obciążeniem rezystancyjnym |
| Złącze: przykręcane |
| W pełni funkcjonalny po zimnym starcie po maksymalnie 30 sekundach. Czas startu nie obejmuje synchronizacji z systemami GNSS. |
| Czas: 650000 godzin. |
| Standard: Telecordia, SR-332 |
| IPv4, IPv6, ARP, ICMP, TCP, UDP, DNS |
| SSH, http, https, SNMP v1/v2c/v3 |
| Lokalny (Ethernet/RS-232) i zdalny interfejs CLI |
| Systemowy dziennik zdarzeń i alarmów |
| "Privilege level" - konfiguracja poziomu uprawnień - odczyt/zapis, konfigurowana niezależnie dla wielu użytkowników. |
| Zasilanie DC 36-60 V |
| Zasilanie DC 80-350V; AC 75-240V |
| Złącze śrubowe do zasilania AC lub DC |
| Całkowity pobór mocy - <40 W |
| Wymiary: 135x124x65mm |
| Waga: 0.90kg |
| Możliwość montażu na szynie DIN TH35 |
| Metalowa obudowa IP-40 |
| Temperatura pracy: -40 do +85°C przy minimalnym przepływie powietrza 0,4 m/s. |
| Temperatura pracy: -40 do +70°C przy minimalnym przepływie powietrza 0,0 m/s. |
| Czas pracy w maksymalnej temperaturze +85°C wynosi do 16 godzin. |
| Standardowa wilgotność otoczenia podczas pracy: 0 do 95 procent (bez kondensacji), |
| Typ lokalizacji: klasa C zgodnie z normą EN 60870-2-2 - miejsca osłonięte |
| Stopień ochrony zgodny z IP-30 |
