Quazar 100

Wyniesiony moduł serwera czasu Master Clock zintegrowany z odbiornikiem GPS, który oferuje jednoczesną funkcjonalność synchronizacji sieci protokołami IEEE 1588v2 Precision Time Protocol (PTP), Synchroniczny Ethernet (SYNCE) i Network Time Protocol (NTP), który wykorzystuje precyzyjny odbiornik GNSS do synchronizacji. Serwer czasu z funkcją monitorowania TE PTP do zastosowań zewnętrznych zsynchronizowany z GNSS i funkcją Passive Slave umożliwiającą podstawowe monitorowanie PTP z błędem czasu z odbiornikiem GNSS jako odniesieniem.

Skontaktuj się ze sprzedawcą

Zobacz kartę katalogową urządzenia Quazar 100

Master Clock Quazar 100

Właściwości i korzyści

Zintegrowany 72-kanałowy odbiornik GNSS o wysokiej precyzji z obsługą GPS, GLONASS, BeiDou, Galileo,
Czułość odbiornika GNSS (max/min): -167dBm/-159dBm z opcją LNA,
Precyzja sygnału GNSS PPS: ±40ns (Clear sky),
IEEE 1588-2008v.2 (PTPv2): protokół precyzyjnej synchronizacji czasu, ze wsparciem sprzętowym; precyzyjna synchronizacja czasu dla aplikacji działających w czasie rzeczywistym z obsługą profili takich jak IEEE C37.238-2011 lub 2017 Power Profile, IEEE61850-9-3, ITU-T G.8265.1, ITU-T G.8275.1 (L2 multicast), ITU-T G.8275.2 (L3 unicast), Telecom 2008 przez sieć Ethernet,
Generator OCXO ze stabilnością w zakresie temperatur -40 do +70°C na poziomie ±20 ppb i czasem podtrzymania holdover-a w zakresie ±1,5 μs w stałej temperaturze przez 0,5 godziny,
Interfejs UTP 100/1000Mbit/s z złączem M12 o wodoszczelności IP65,
Obsługa synchronicznej sieci Ethernet (SyncE) - ITU-T G.8261 i ITU-T G.8264,
Sprzętowa i programowa obsługa SSM dla Synchronicznego Ethernetu,
Wbudowany serwer NTP / SNTP,
Konstrukcja zaprojektowana w zgodności z wymaganiami norm IEC61850–3, IEEE1613,
Zarządzanie IP, HTTP, telnet, SSH, SNMP v1/v2c/v3,
Zasilanie: PoE IEEE802.3af PD przez skrętkę STP/UTP,
Opcjonalnie patchcord STP/UTP do 100m ze złączami M12-RJ45,
Zintegrowana ochrona przeciwprzepięciowa ITU-T K-44 tylko dla toru transmisyjnego,
Temperatura pracy -40 do +70°C.

Karta katalogowa

Master Clock Quazar 100

Karta produktu

Pobierz kartę

Nie znalazłeś odpowiedzi na nurtujące Cię pytania?

Skontaktuj się z ekspertem

Interfejs Ethernet

1x port LAN 10/100M/1000Mbps, M12 (8-pin), patchcord M12-RJ45 STP lub UTP o wskazanej długości do 100m

IEEE 802.1Q VLAN

IEEE 802.3 10Base-T Ethernet

IEEE 802.3u 100Base-TX

IEEE 802.3ab 1000Base-T

IEEE 802.3az Energy Efficient Ethernet

Wspierane normy, zalecenia i dyrektywy EMC, bezpieczeństwa

PN-EN 55035:2017-09

PN-EN IEC 62368-1:2020-11

PN-EN 55011:2016

PN-EN 60825-1:2014-11

IEC 61000-4-2

IEC 61000-4-3

IEC 61000-4-4

IEC 61000-4-5

IEC 61000-4-6

IEC 61000-4-8

IEC 61000-4-11

IEC 61000-4-12

IEC 61000-4-29

Odbiornik GNSS do synchronizacji zegara

72 kanałowy odbiornik współpracujący z systemami GPS, GLONASS, BeiDou, Galileo

Wejście antenowe ze złączem SMA i obsługą anten aktywnych

Czułość odbiornika GNSS: -167dBm/-159dBm z opcją LNA

Precyzyjność sygnału GNSS PPS: +/-40ns (Clear sky)

Dokładność czasu i częstotliwości

Dokładność częstotliwości: ±20 ppb

Dokładność czasu <± 100ns przy bezchmurnym niebie

Holdover: ±1.5µs@0.5h (<3ms na dzień)

Synchronizacja sieci

Serwer czasu NTP (Network Time Protocol)

Serwer NTP ze stratum 1
Monitoring podłączonych klientów
Wsparcie dla protokołu SNTP

IEEE 1588-2008 Standard dla precyzyjnego protokołu synchronizacji zegara

ITU-T G.8265.1 Default profile
ITU-T G.8275.1 Full time mode
ITU-T G.8275.2 Partial time mode
IEEE C37.238-2017 Standardowy profil używany w protokole IEEE 1588 Precision Time Protocol do aplikacji w systemach zasilania w stacjach elektroenergetycznych
IEC 61850-9-3 Sieci i systemy komunikacyjne do automatyzacji energetyki – Part 9-3: Precision time protocol profile for power utility automation

Standard for a Synchronous Ethernet

ITU-T G.8261 – Aspekty czasu i synchronizacji w sieciach pakietowych
ITU-T G.8260 – Definicje i terminologia dotycząca synchronizacji w sieciach pakietowych
ITU-T G.8264 – Dystrybucja informacji o taktowaniu poprzez sieci pakietowe

Zasilanie przez skrętkę Ethernet w trybie PD

Standard IEEE 802.3af

Pobór mocy: 12W per pin 4/5 (+), pin 7/8 (-)

Zakres zasilania: 22- 60V DC
Zarządzanie

IPv4, IPv6

HTTP, telnet, SSH, SNMP v1/v2c/v3, SNMP trap
Cechy fizyczne

Wymiary: średnica zewnętrzna: 90 mm; wysokość 135 mm

Waga: 0,3 kg

Obudowa: wodoodporna obudowa z tworzywa sztucznego o stopniu ochrony IP65
Wymagania środowiskowe pracy

Temperatura pracy: -40 to 70°C

Wilgotność podczas pracy (bez kondensacji): do 95%

Więcej informacji znajdziesz w katalogu produktu

Pobierz katalog urządzenia Quazar 100

BitStream Quazar 100 - Brief

Instrukcje, CE oraz pliki DWG dostępne tylko dla zalogowanych użytkowników

Zobacz więcej

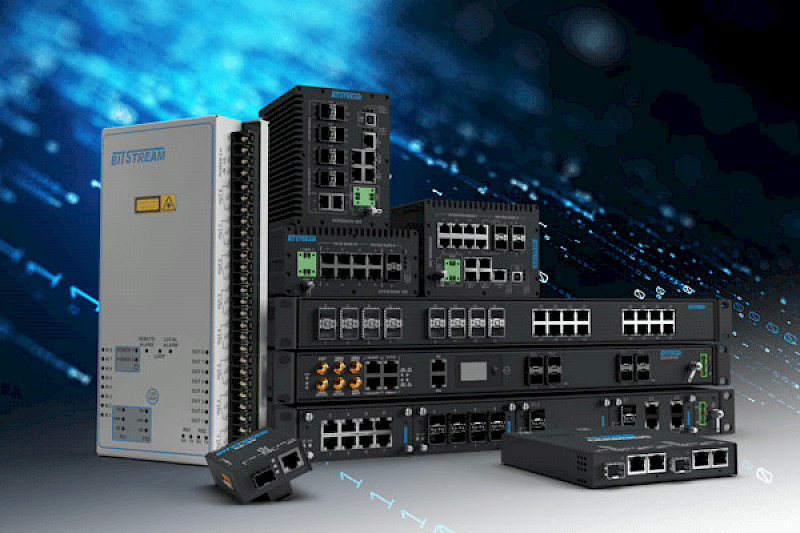

Oferta

Aktualna oferta produktów firmy BitStream.

Zobacz

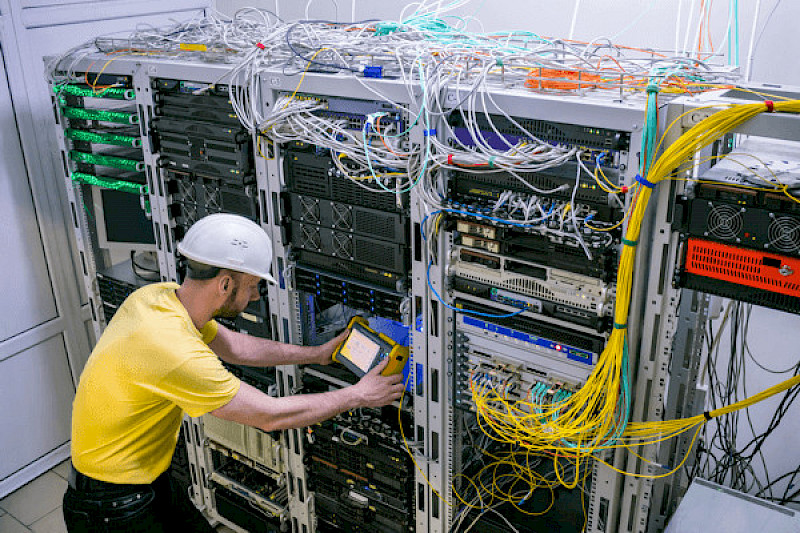

Realizacje
